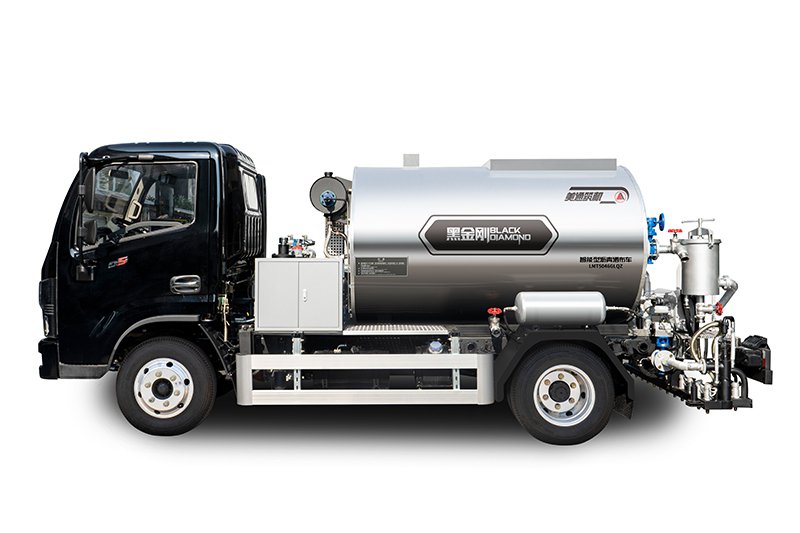

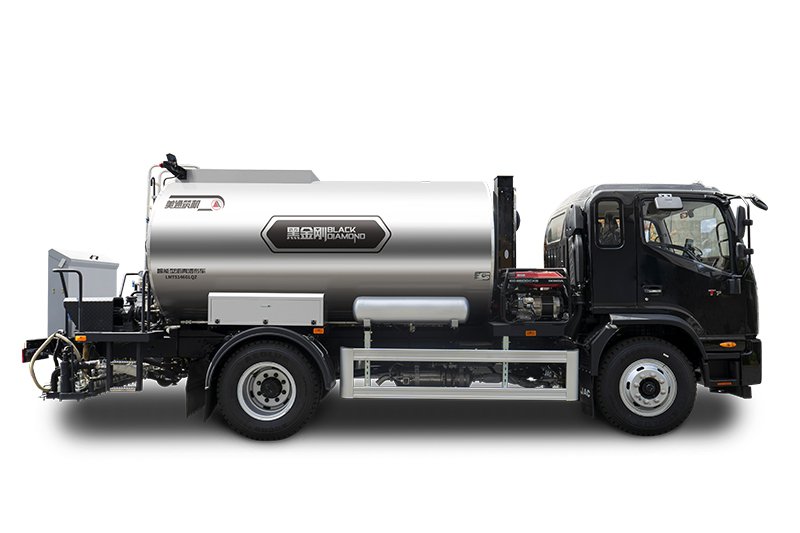

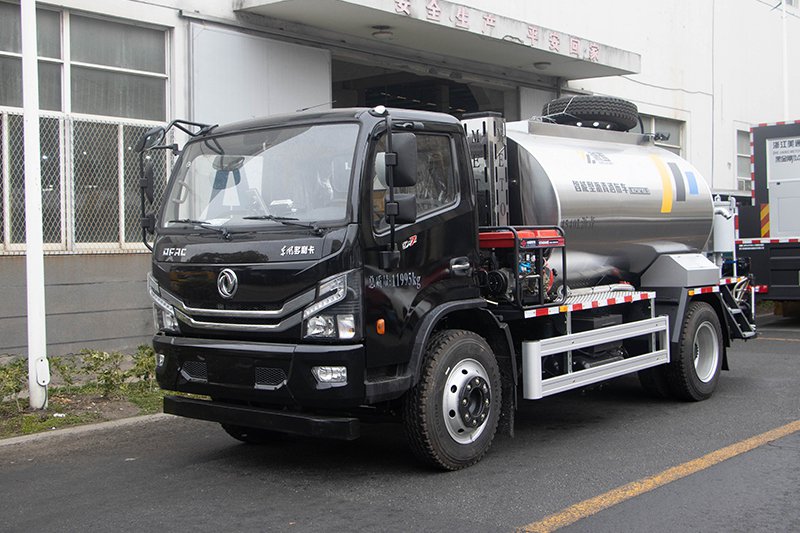

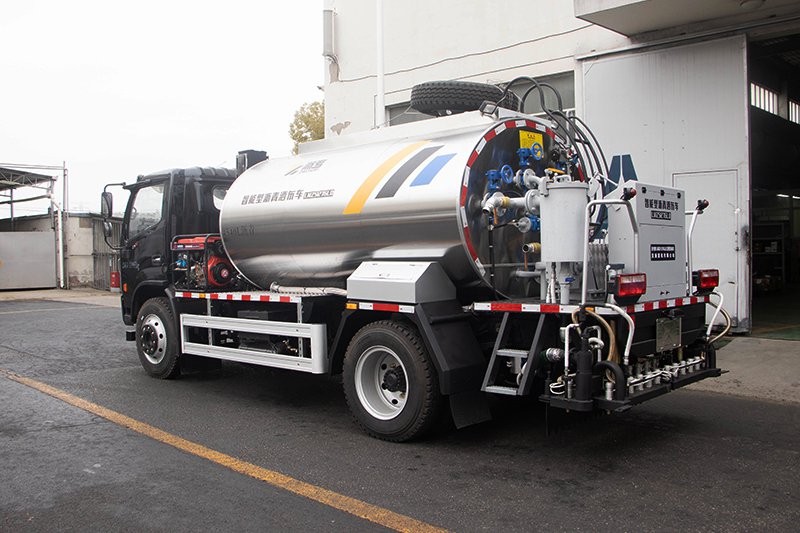

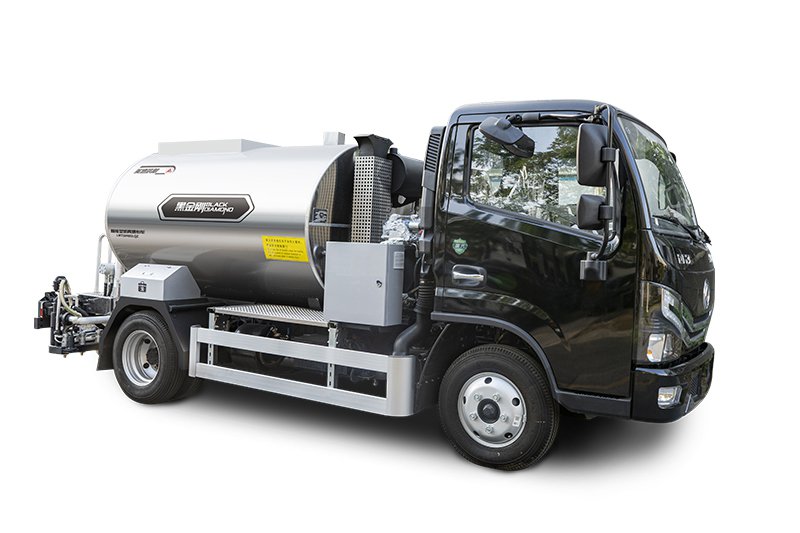

Умный распределитель асфальта
(индивидуальное управление форсунками, ширина распыления – 4 м)
Умный распределитель асфальта – это система распыления битума, смонтированная на шасси грузового автомобиля и оснащенная специализированной распределительной системой. Она предназначена для нанесения асфальтовых материалов при строительстве автомобильных дорог, городских улиц, аэропортов, портов и терминалов.
Интеллектуальный распределитель асфальта в осовном применяется для нанесения подгрунтовочного, грунтовочного и защитного слоя и других операций по распылению асфальта. Весь процесс распыления управляется компьютером, что позволяет добиться точного и равномерного нанесения битума. Система спроектирована с учетом европейских стандартов по точности нанесения асфальтовых материалов.
Благодаря приводу от коробки отбора мощности и системе управления распылением с нулевым стартом интеллектуальный распределитель асфальта может начинать распыление четко с начальной линии, без подтеков, и пропусков. В зависимости от требований на объекте битум можно наносить через заднюю распылительную штангу для равномерного покрытия поверхности либо с помощью ручного распылителя для локальных работ.
| Модель | |||
| Габаритные размеры (Д×Ш×В) (мм) | 7320×2115×2550 | 7370×2115×2650 | 11200×2496×3350 |
| Вместимость резервуара для битума (м³) | 2.3–6 | 8–10 | 12–13 |
| Модель шасси | EQ1045SJ3CDF | EQ1125SJ8CDC | ZZ1257N4647B1 |
| Производитель | DONGFENG (SINOTRUK опционально) | ||
| Тип привода / кабины | 4×2, Кабина над двигателем | 4×2, Кабина над двигателем | 6×4, Кабина над двигателем |
| Номинальная мощность / Скорость (кВт / об/мин) | 97 / 3200 | 121 / 2500 | 221 / 1900 |
| Тип топлива | Дизель | ||
| Модель двигателя | Q23-132E60 | YCY30165-60 | WP10.300E22 |
| Макс. скорость передвижения (км/ч) | 90 | 90 | 90 |
| Рабочая скорость (км/ч) | 1,5–6 | 1,5–6 | 2,5–10,5 |
| Рабочий объем битумного насоса (л/оборот) | 0,45 | 0,45 | 1,6 |
| Макс. ширина распыления (м) | 4 | 4 | 6 |
| Норма разлива битума (л/м²) | 0,3–3,0 | 0,3–3,0 | 0,3–3,0 |
| Система привода | Гидравлическая | ||
| Макс. давление гидравлической системы (МПа) | 15 | ||
| Способ нагрева насосом | Термомаслянный нагрев | ||
| Метод отчистки | Функция продувки сжатым воздухом | ||

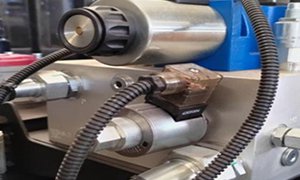

Контроль нормы расхода асфальта
Пропорциональный клапан неоднократно тестировался и дорабатывался. Он обеспечивает точный контроль нанесения асфальта. Точность распыления составляет ±1%.

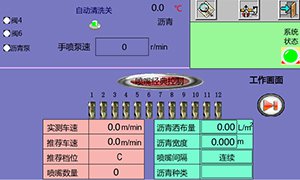

Полностью автоматическое компьютерное управление
Полностью автоматическая система распыления асфальта. Каждая форсунка управляется индивидуально, что обеспечивает точную дозировку и равномерное распыление. Доступна конфигурация интерфейса на английском языке.

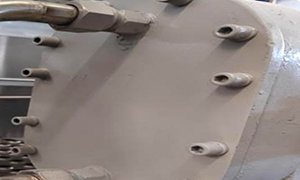

Асфальтовый насос
Распределитель асфальта оснащен асфальтовым насосом большого рабочего объема с увеличенным сроком службы. Эффективная ширина распыления автоматически регулируется в диапазоне от 0 до 3,5 м в зависимости от требований на объекте.

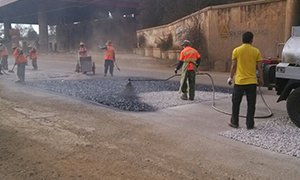

Ручной распылитель
Конструкция с двумя ручными распылителями включает специализированную штангу для распыления горячего асфальта и удлиненную штангу для распыления эмульгированного асфальта. Шланг для эмульгированного асфальта оснащен катушечным механизмом и позволяет удобно выдвигать и убирать шланг.

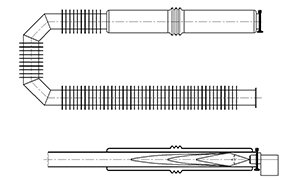

U-система быстрого нагрева
Камера сгорания оснащена дополнительныи ребрами теплопередачи, за счет чего площадь теплообмена увеличена более чем в два раза, а скорость нагрева асфальта повышена на 15-20%.

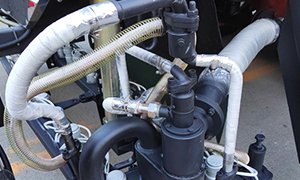

Комплексная система нагрева и теплоизоляции на основе термомасла
Система нгарева термомаслом охватывает асфальтовый насос, задний распределительный трубопровод и асфальтопроводы, что позволяет поддерживать систему распыления асфальта в готовом состоянии во время строительства, транспортировки и технического обслуживания.

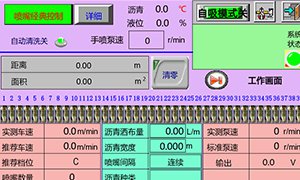

Автоматическая система очистки
После завершения работы автоматическая система очистки удаляет остатки асфальта из трубопроводов с помощью пневматической продувки, что упрощает обслуживание и снижает риски засорения.

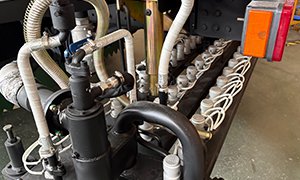

Интеллектуальные пневматические асфальтовые форсунки
Каждая пневматическая асфальтовая форсунка управляется независимо и может быть снята для очистки или замены. Конструкция форсунки поддерживает распыление с тройным перекрытием, что обеспечивает более равномерное покрытие асфальта.

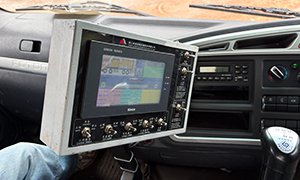

Компьютерное управление, установленное в кабине
Управление и корректировка параметров распыления осуществляются из кабины. Оператор может выполнять операции по нанесению асфальта, не покидая рабочего места.
- Выбранные ключевые компоненты:
основные узлы, такие как гидравлический насос, приводноц двигатель асфальтового насоса, горелка, регулятор температуры и система управления выполнены на базе импортных компонентов либо комплектующих признанных брендов, что обеспечивает стабильную работу оборудования. - Многоуровневая фильтрация форсунок:
в форсунках системы распыления асфальта реализована многоуровневая фильтрация, которая снижает риск засорения и помогает сохранять качество распыления. - Распыление с тройным перекрытием:
система распыления поддерживает режим нанесения с тройным перекрытием. Норма расхода автоматически корректируется в зависимости от скорости движения машины, что улучшает равномерность распределения асфальта по поверхности. - Утепленные бак для асфальта:
бак для асфальта изолирован материалом на основе селиката алюминия и имеет внешний слой из нержавеющей стали, что снижает теплопотери, а также обеспечивает чистоту, прочность и долговечность наружной поверхности. - Два поста управления:
распределитель асфальта оснащен двумя постами управления, один расположен в кабинете, второй на задней рабочей платформе. Это повышает надежность и удобство эксплуатации. - Функция самовсасывания и перекачки:
автораспределитель асфальта может забирать материал из внешних источников и перекачивать его в бак, что увеличивает гибкость работы на объекте. - Система нагрева термомаслом:
термомасло нагревает асфальтовый насос, распылительные форсунки и бак для асфальта. Каждый контур нагрева можно регулировать отдельно, в зависимости от текущих рабочих задач.

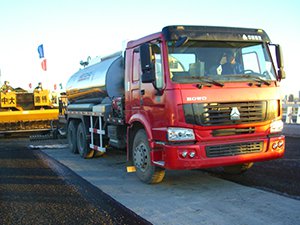

Строительная площадка моста Сонгпу в Харбине

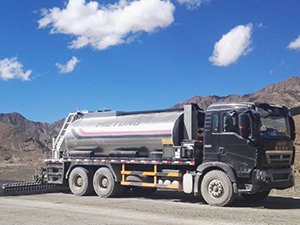

Строительный объект в Танзании

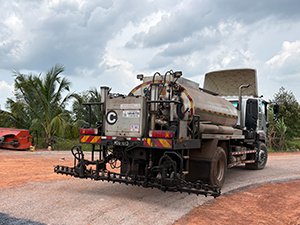

Тестовая укладка асфальта на объекте в Малайзии
